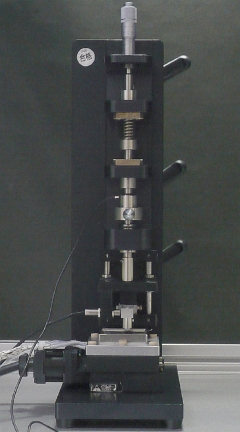

Pin-on-Disk型 往復動摩擦試験装置 YS-TRIB-01
|
|
|
 |
|

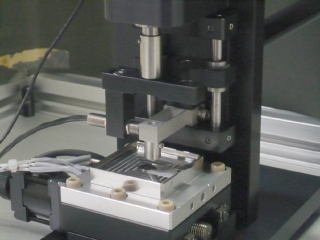

（摺動部 拡大図） |
 |
|
|
|
◆ 平行平板ばねのたわみ量を摩擦力に換算する方式のため，力の分解能を任意に決定できます．
◆ 摺動部恒温水槽の材質がSUS316ステンレス鋼のため，様々な成分の潤滑液が使用できます．
|
| 装置寸法 |
約 W 150 x D 200 x H 320 mm |
| 移動量 |
± 10 mm |
| 速度 |
Max: 4 mm/s |
| 荷重 |
Max: 50 N |
| 液量(水槽) |
Max: 5 ml |
| 電源 |
AC100V, 2A, 50/60 Hz |
| [使用例①] 金属表面に対する高分子材料の移着量 の評価 [1] |
 |
|
|
|
本装置を用いて， 高分子材料を上部試験片，金属材料を下部試験片とし，純水中において摺動を行うことにより， 金属表面に対する高分子材料の移着量
が評価されました．
[1] Y. Okubo, S. Mori, K. Yamamoto, D. Hamada, H. Kohno, K. Fujiwara, M.
Hashimoto, K. Ikeuchi, N. Tomita, Journal of Biomechanical Science and
Engineering, 4 (2), (2009), 166-173.
|
| [使用例②] 血清潤滑液中における高分子材料の摩擦特性 の評価 [2] |
 |
|
|
|
本装置を用いて， 高分子材料を上部試験片，金属材料を下部試験片とし，牛血清中において摺動を行うことにより， 高分子生体材料の摩擦特性 が評価されました．
[2] Y. Okubo, D. Hamada, K. Yamamoto, S. Mori, K. Ikeuchi, N. Tomita, Tribology
Online, 5 (2), (2010), 96-101.
|
|
| |
|
|
